ICE 1 37701 Beleuchtung:
Die verwendeten Markennamen werden nur zur genauen Beschreibung und zur Bezeichnung der verwendeten Teile angegeben und stellen keine Urheberrechtsverletzung dar.
Material:
3 x Eimo350 Beleuchtung ICE 1&2

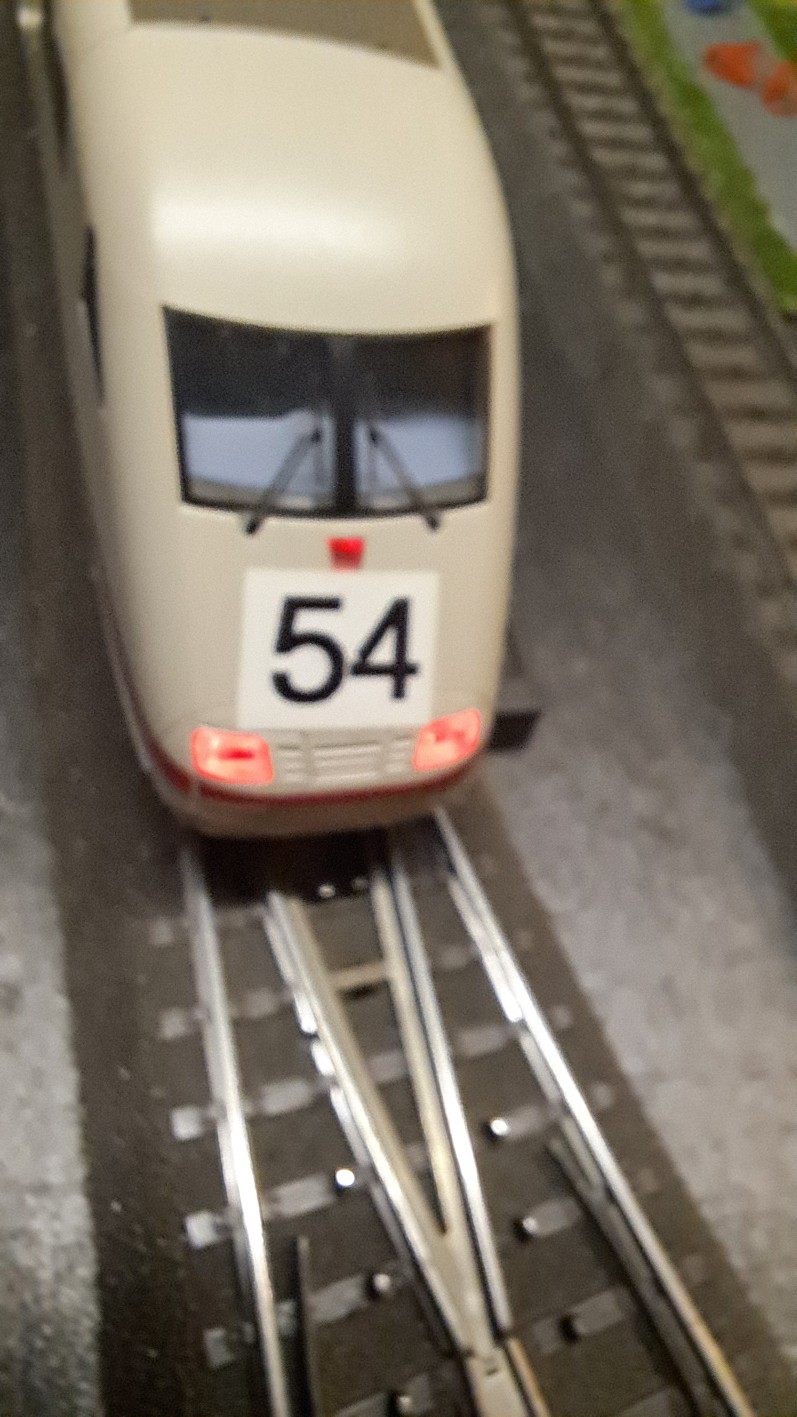

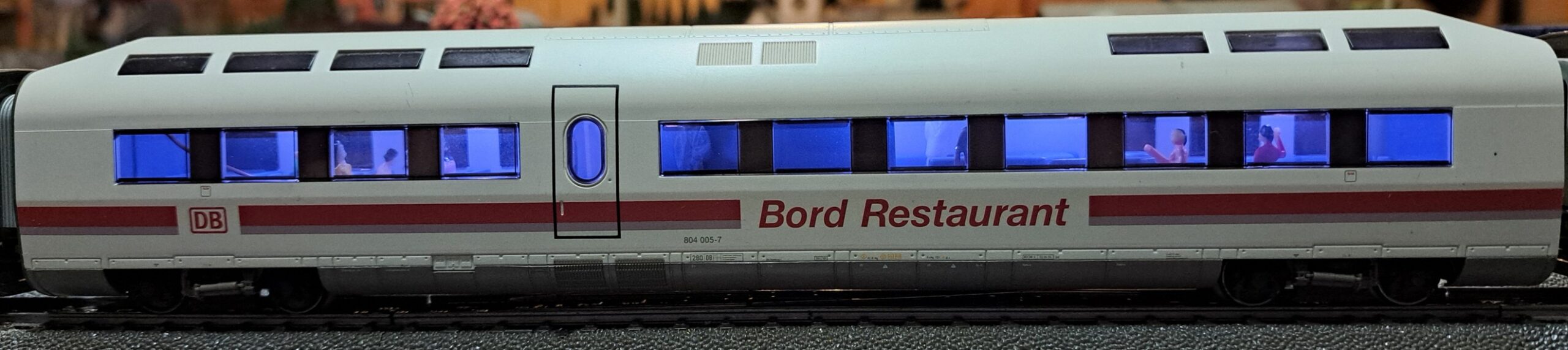

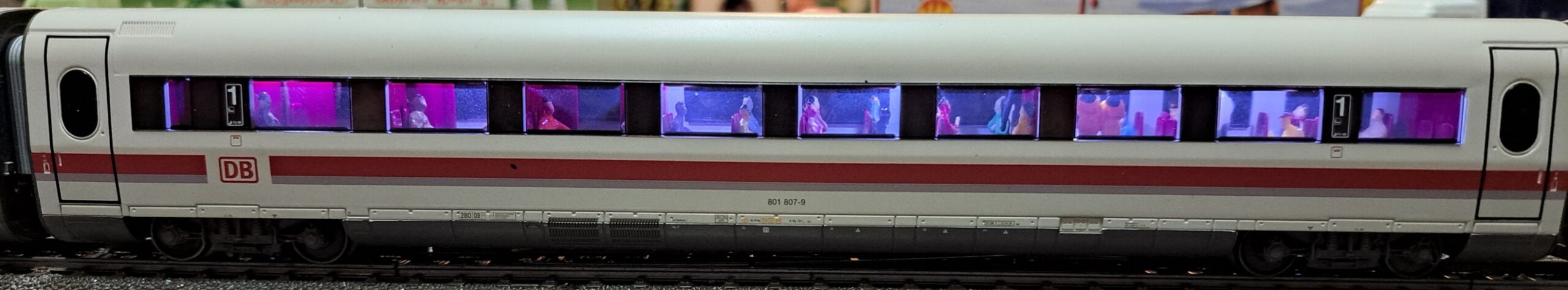

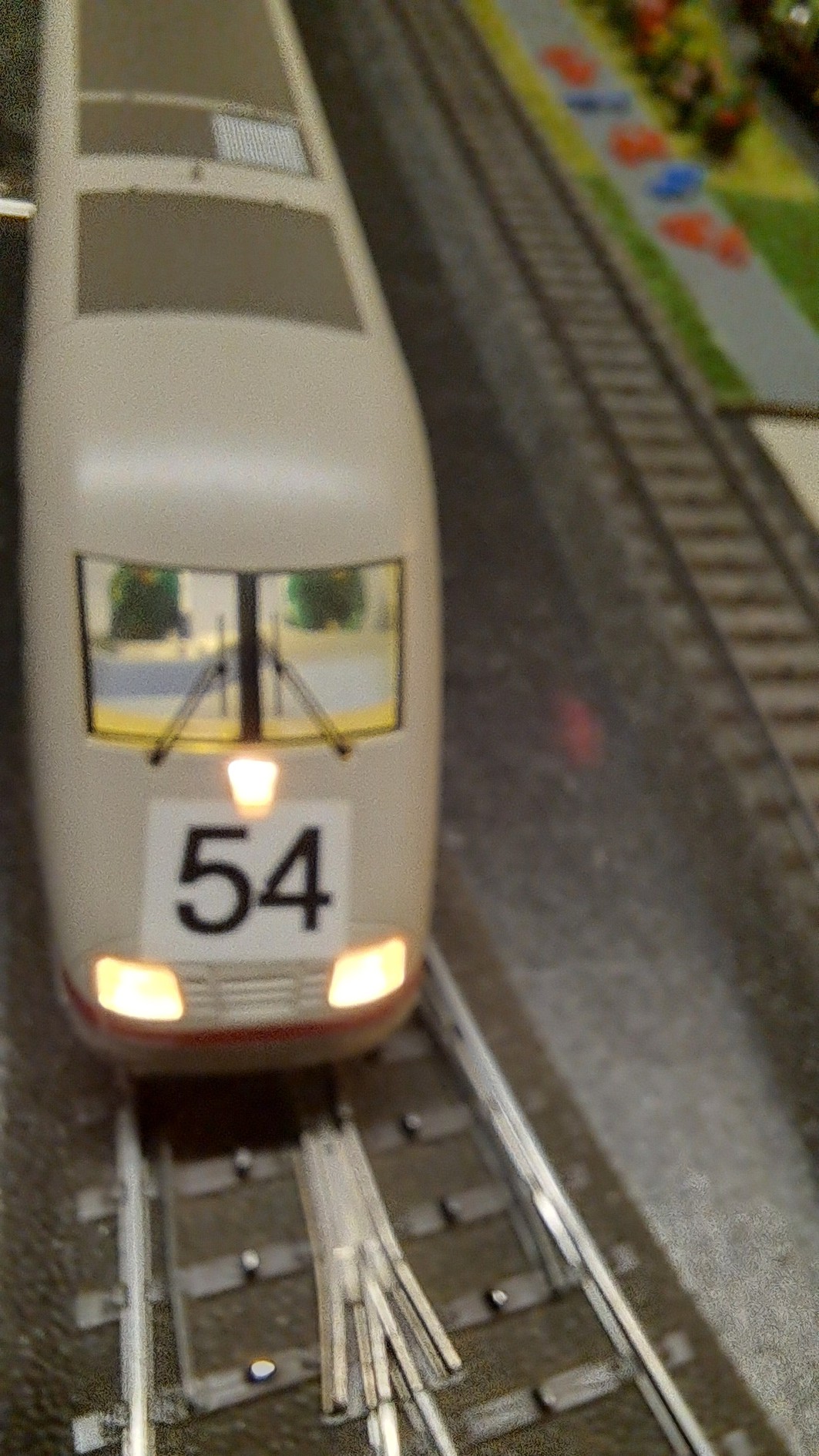

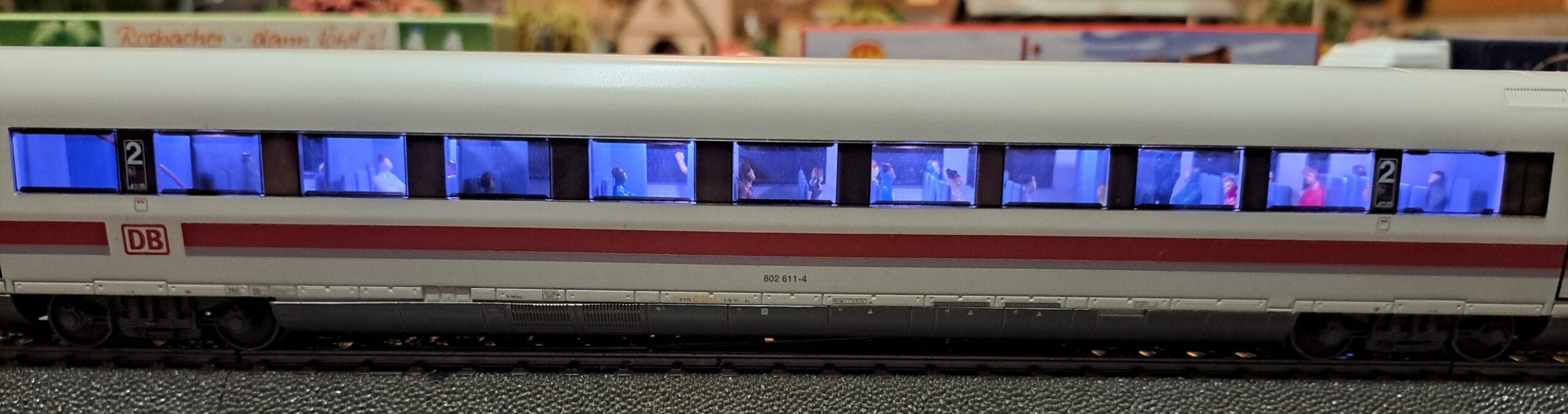

Es gibt für fast alle ICE Modelle Umbauberichte. Ausser viel „Gebabbel“ kommt da aber nichts rüber. Die Umschalteplatine habe ich mit einem Trick ausgeschaltet, da diese für mich keinen Sinn macht. Der Schleifer im Triebwagen 2, ohne Motor versorgt nun die Beleuchtung der Wagen und die Stirnbeleuchtungen. Rot und gelb sind ja durch geschleift. Auf der Platine des motorisierten Triebwagens habe ich rot und gelb der stromführenden Kupplung von der Platine abgelötet und einfach verbunden (Auf dem Bild noch beide zusammen auf der Platine, dann fährt der ICE aber nicht korrekt!!). Wo vorher der rote Draht war, wurde eine Brücke zum Schleifer eingelegt, so dass die Umschaltpatine weiter hin umschaltet, da der ICE ja sonst nicht fahren würde. Der Einbau der Beleuchtung gestaltet sich relativ einfach. Die Wagen öffnen, alte Beleuchtung ausbauen und neue einbauen. Die Wagen sind leicht zu öffnen, in dem man die Faltenbalge links und rechts entfernt und dann vorsichtig den Boden vom Oberteil löst. Die Platinen sind beschriftet mit Rot, Gelb und 0 für die Masse. Die Kabel wieder entsprechend anlöten und die Platine mit ihren Öffnungen auf der vorhanden Inneneinrichtung befestigen und den Wagen wieder zusammenbauen. Fertig.
